Descriptif

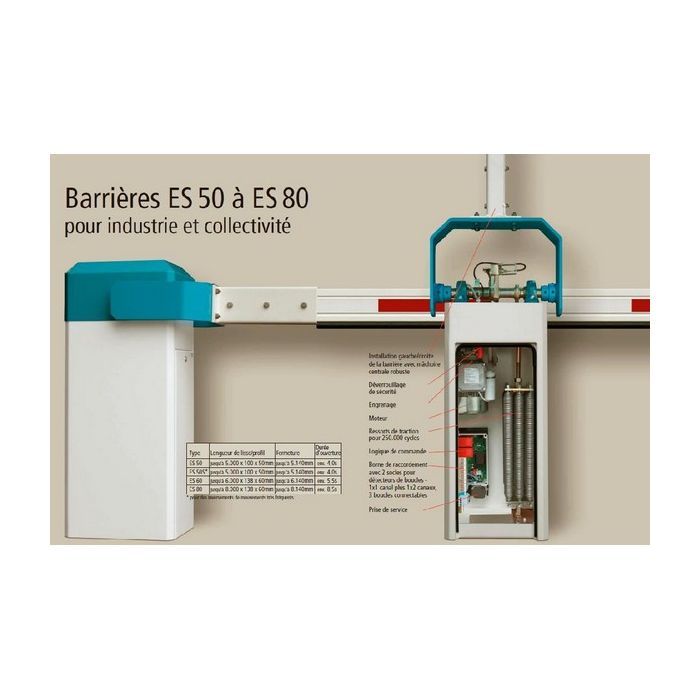

Barrière électrique ES 50 avec lisse en aluminium jusqu'à 5.000mm de long (profil 100x50mm).

La lisse a un bord inférieur en caoutchouc. Les bandes de signalisation réfléchissantes rouges sont inclus.

Fermeture jusqu'à 5.140mm.

Temps d'ouverture de la barrière : environ 4.0 secondes.



Avantages

La lisse est enfichable du côté gauche ou droit.

La carrosserie est en aluminium bleu/blanc (RAL 5012/9010).



La logique de commandes MO63 est inclus pour 5.000.000 cycles.

Tension d'alimentation de la logique de commande :230V/50Hz.

Sécurité contre défaillance du réseau.

Fermeture automatique programmable (0 - 300s).

Pré avertissement avant l'ouverture programmable (1,5s ou 4s).

Pré avertissement avant la fermeture programmable (4s).

Mise en service à une touche avec séquence logique ou mise en service à trois touches OUVERT-STOP-FERME.

Feu clignotant et feux de circulation pour indication d'états, connectables.

Reconnaissance du positionnement de la lisse en haut/en bas.

Socle pour enficher un récepteur radio 434MHz

Relais TRIAC pour quelques mouvements.

Contrôle de la durée de mise en circuit.

Inversion de mouvement en cas d'impact.

Connexions pour 6 cellules avec fonction de test brevetée.

12Vdc et 24Vdc stabilisés, 500mA pour appareils externes.



Utilisation pour parking couvert.

La barrière inverse le mouvement immédiatement après un ordre net (activable).



Remarque

Champ d'application : pour trafic à véhicule essentiellement avec des éléments de sécurité aussi pour trafic à
piéton selon DIN 12445 et 12453

Facteur de service : 100%

Durée d'ouverture (env.) : 4,0s

Longueur max. de la lisse (mm) : 5.000

Fermeture max. (mm) : 5.140

Dimensions de la lisse H/L (mm) : 100x25

Poids de la lisse (kg) : 10,0

Lisse ronde essentiellement pour trafic à véhicule : diam. 100mm, option

Lyre escamotable (pour trafic à véhicule essentiellement) ou lyre de repos : essentiellement nécessaire

Lisse articulée (pour trafic à véhicule essentiellement), option : oui

Râtelier pendant 75, option : oui

Râtelier pendant 150, option : non

Râtelier fixe 150, option : non

Carrosserie : en aluminium, revêtue de poudre RAL 5012/ 9010, en option toutes couleurs RAL livrables

Dimensions de la carrosserie LxPxH (mm) : 400 x 450 x 1.100

Fondation (mm) à prévoir sur le lieu d'installation, hors gelée : 600 x 650

Poids de la barrière env. (kg) : 110

Logique de commande : MO63

Inversion de mouvement : oui

Socle pour détecteur de boucles : 1 canal plus 2 canaux, 3 boucles connectables

Illumination de la lisse par diodes avec circuit de commutation, intégrée dans la lisse, option : vert = lisse est
ouverte, rouge = lisse est fermée ou en mouvement ou rouge constant (pas pour lisse ronde)

Tension d'alimentation : 230V/50Hz

Tension absorbée : 0.26kW

Intensité de courant max. : 2,5A

Gabarit de perçage : oui
